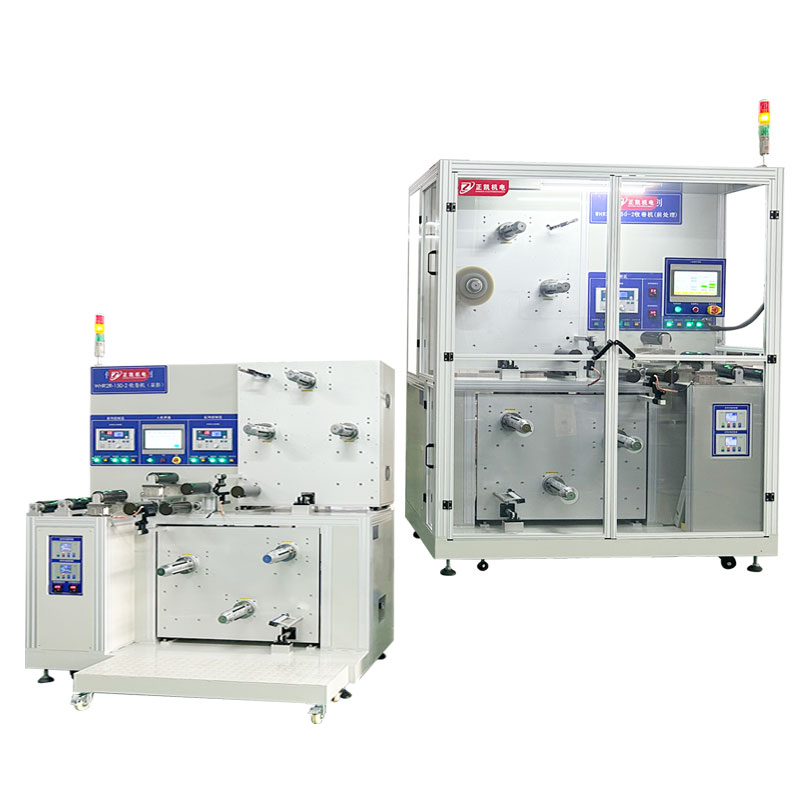

显影用卷对卷收放料机zkr2r-150-2
显影用卷对卷收放料机:卷对卷智能载带制程中配合显影机使用,实现自动卷放卷收自动化生产。 特点:与显影机连机自动工作,提高生产效率。
全国服务热线:
139-6045-0755
产品简介 / introduction
一、设备概述
:卷对卷智能载带制程中配合显影机使用,实现自动卷放卷收自动化生产
特点:与显影机连机自动工作,提高生产效率。
二、设备规格以及主要技术指标
1.设备主要功能:双列并排工作,放卷机双轴放卷,配撕上保护膜膜轴,收卷机双轴收卷,放正面保护膜。
2.加工材质:卷料双面覆感光膜铜箔环氧树脂。
3.材料厚度:0.1~0.3mm(不含双面感光膜厚度)。
4.材料宽度:150mm。
5.来料方式:料盘卷状来料。
6.材料大小:max卷径450mm,卷芯3英寸。
7.材料重量:50kg。
8.显影用卷对卷收放料机上下料方式:人工手动上下料。
9.收放卷轴:放卷及收卷均采用双气涨轴,一用一备。
10.材料卷芯固定方式:气涨轴固定,3英寸气涨轴。
11.输送面高度:离地高1170 对接显影机。
12.输送方向:面对操作面从左往右输送。
13.基材传送速度:0.5~8m/分钟。
14.纠偏装置:双列放卷及收卷均配有epc,精度±0.5mm。
15.接料装置:放卷机配有接料平台及压料夹.
16.显影用卷对卷收放料机设备工作方式:手动及自动控制两种模式,自动控制下与显影机主体信号连接,联机自动工作,手动控制下单机工作。
