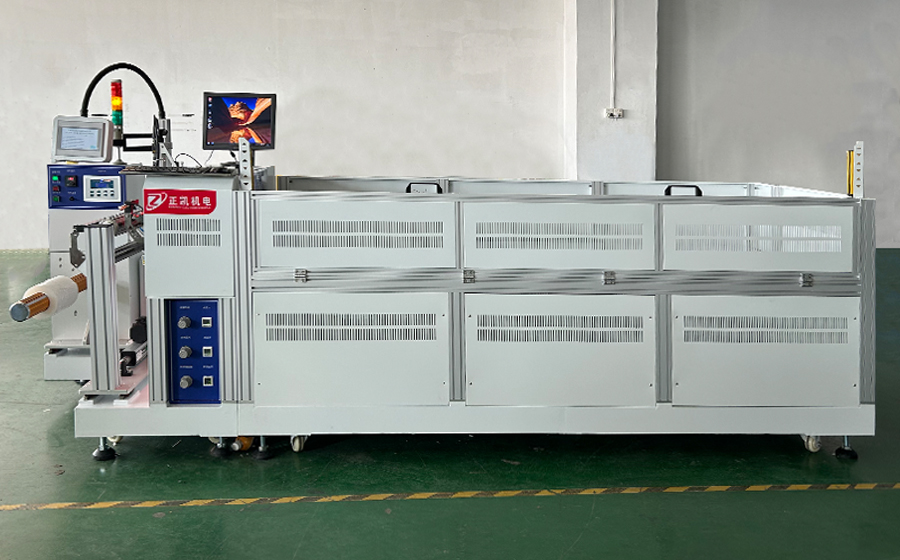

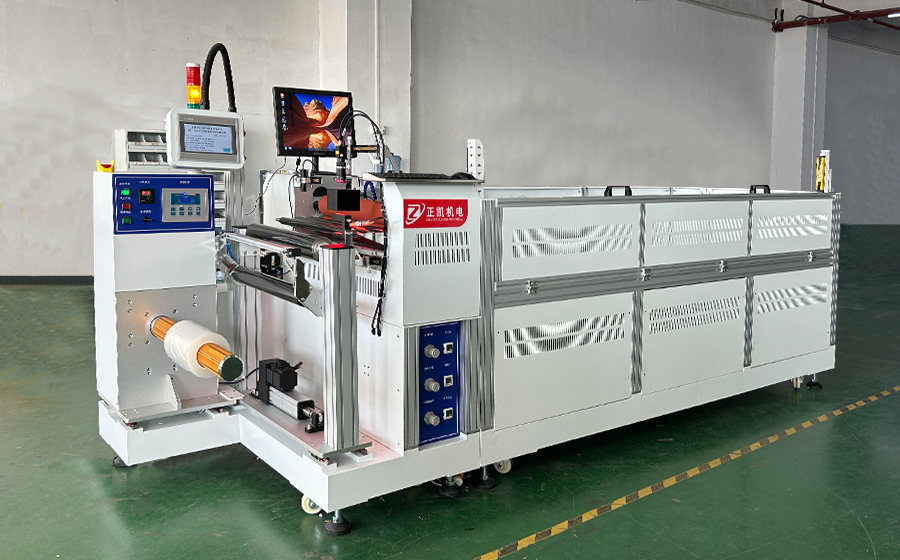

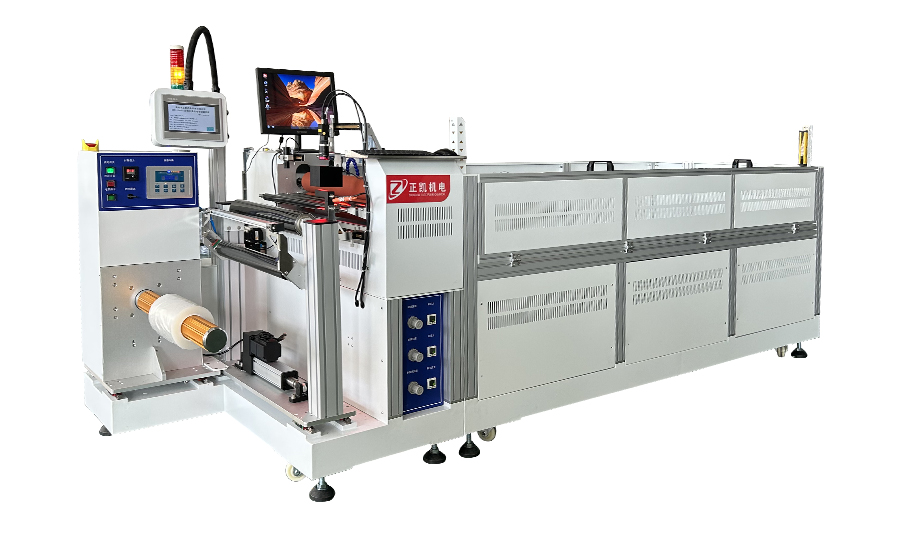

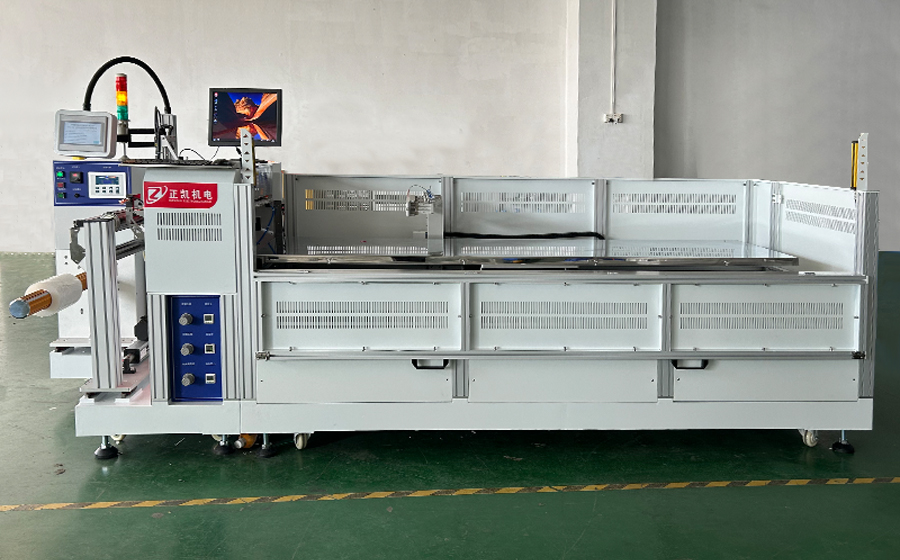

一、设备概述
 用途：卷料自动对位裁切机卷对卷fpc制程，将已做好图形的卷料定尺寸裁切成片料。
 特点：放卷-ccd对接-裁切-收料一体化自动完成,节约人工提升产品良率.
二、设备规格以及主要技术指标
1．加工材质：fpc（ pi膜 铜）。
2．材料厚度：0.1mm～0.5mm。
3．材料宽度：max:500mm。
4．来料方式：卷状来料。
5．材料大小：卷径300mm,卷芯直径3寸。
6．材料重量：50kg。
7．上料方式:卷料人工手动上料。
8．下料方式:机械手自动下料叠片,到达设定数量蜂鸣提示人工取料,可收高度150mm.
9．材料卷芯固定方式：3英寸气涨轴固定，对应其它卷芯另配对应气涨套.
10．材料样式:卷料自动对位裁切机fpc，底面带有pi膜/pet保护膜贴覆于材料底面.
11．裁切方式:闸刀式裁切。
12．裁切长度: 500mm～2100mm，具体依工艺要求自行设定.
13．裁切长度定位方式:滚轮对压输送，伺服驱动定寸送料裁切,外加ccd视觉对位消除累积差.
14．裁切速度: 0.5～8m/min（依生产实际需求进行调节）。
15．裁切精度:±0.1mm。
16．品质保证:裁切后无气泡，无折皱，基材底面无划伤。
20.除静电装置：放卷位一组静电消除离子风棒，及时消除开卷时材料表面产生的静电.
21.纠偏装置:放卷配备一组epc纠偏机，保证材料进入送料滚轮前偏位±0.5mm以内.
22.卷料自动对位裁切机设备控制系统带有mes上传功能端口，及预留后期扫码模块安装端口.
23.程序可做配方保存功能，已做过的产品工艺配方可保存，下次使用直接调用.
